水质水量监测及诊断

方案简介

通过在排水系统中关键节点布设在线监测设备或人工采样，实时或定期采集流量和水质数据，分析排水管网运行状况。通过水质水量变化规律，对排水系统的管网渗漏、雨污混接、外水入侵、工业废水偷排、生活污水直排等问题进行诊断识别，系统分析排水管网的运行状况。结合数据建模，评估管网负荷能力，定位淤积、溢流风险点，为管网修复、雨污分流改造提供科学依据，提升排水系统管理效能。

基本原理

为了及时准确的掌握城市排水管网的运行特征，利用在线监测与诊断的方法，通过流量、水质和液位等参数24h在线监测，获取连续监测数据，掌握其变化规律，形成诊断结果，为后续管网改造提供数据支撑。

同时该方法可应用于管网改造、验收评估和效果验证等方面。

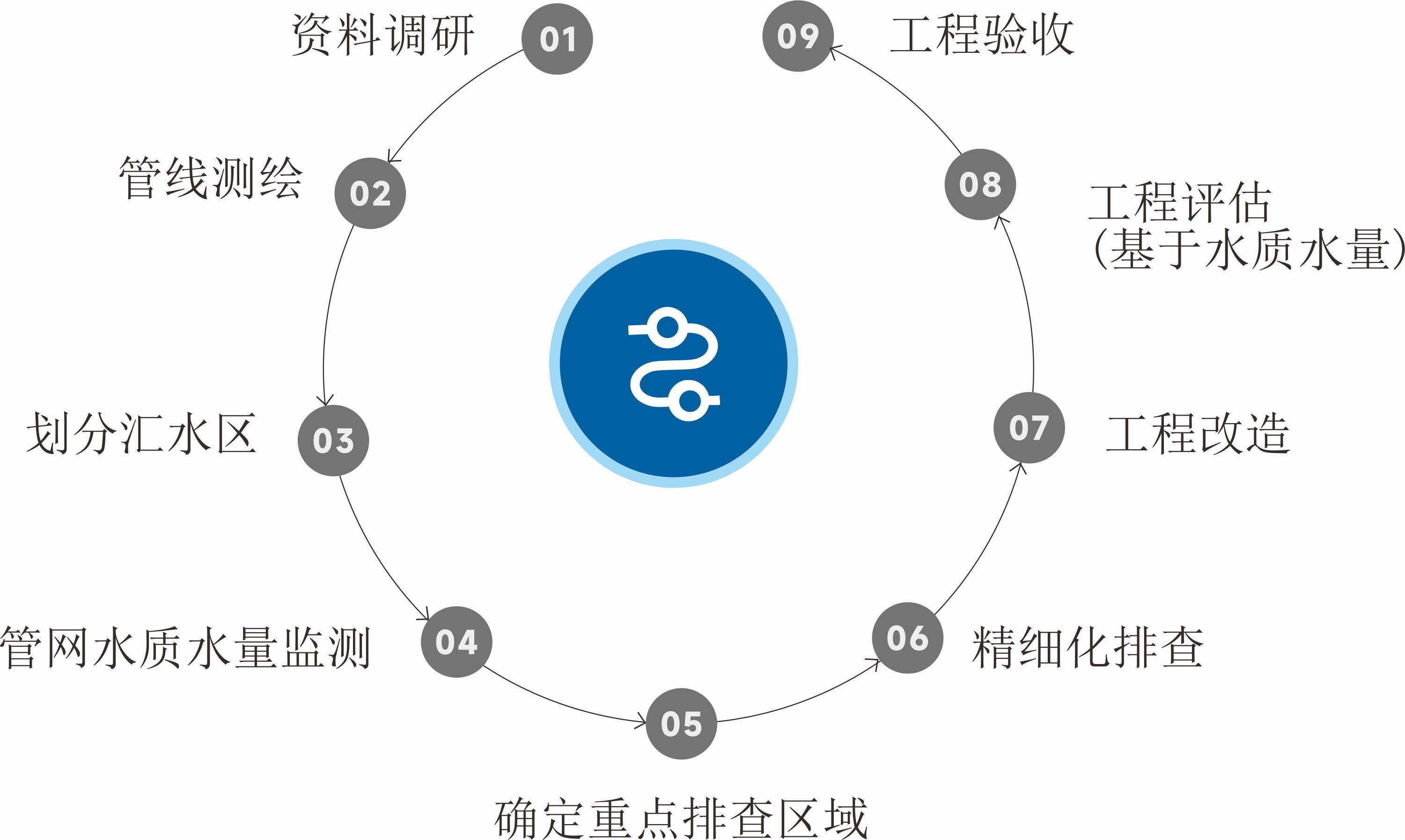

1.技术路线

2.监测布点

A覆盖全系统，涵盖全要素：构建“源-网-站-厂-河湖”整体化监测体系，涵盖水力、水质监测要素。		B兼顾经济性与技术性和数据准确性。		C突出重点问题与重点区域：对已知问题管段和区域开展针对性监测。

3.设备安装

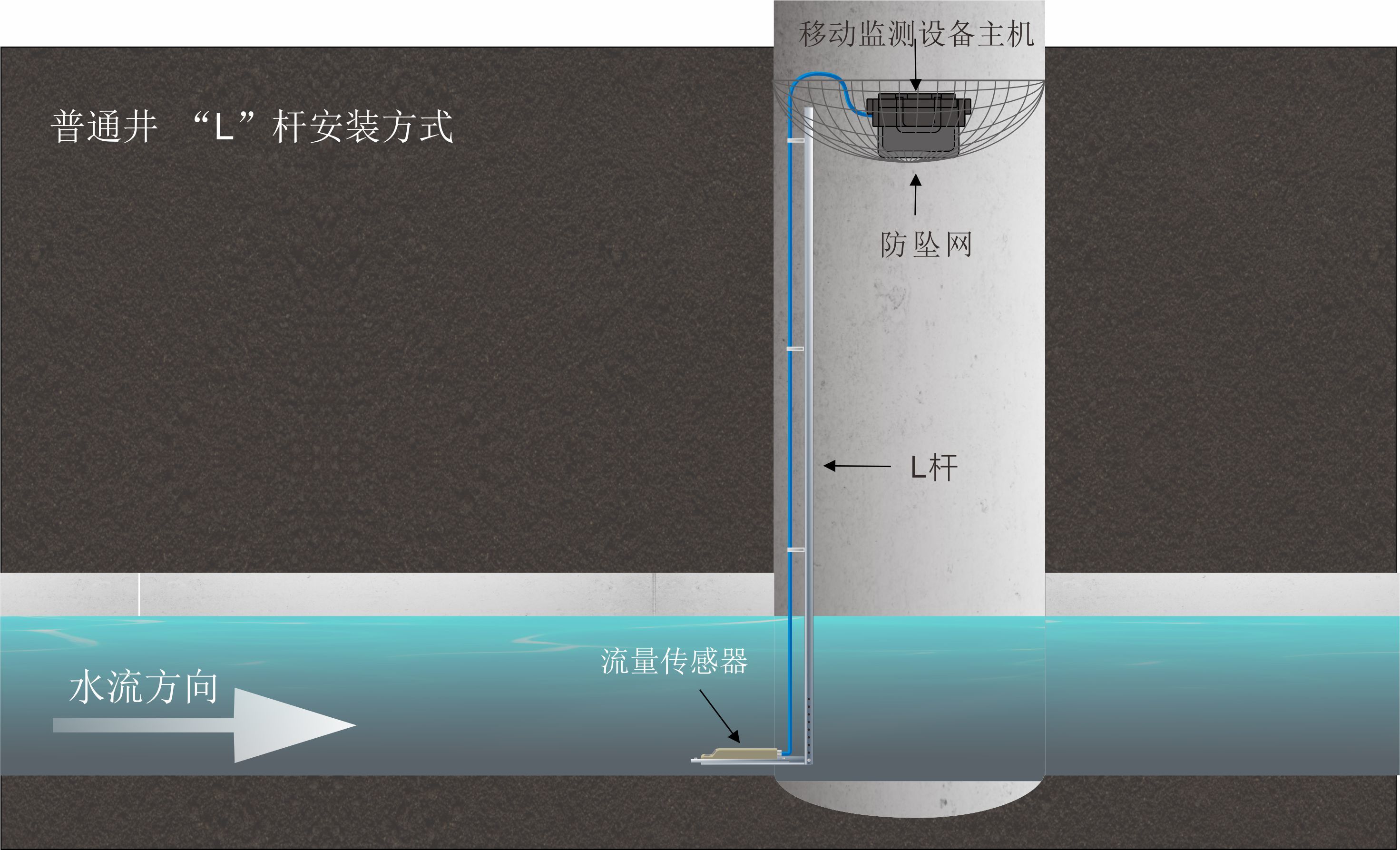

传感器安装至管道内

↓

参数设置 淤积厚度、管径、井深等） 　　主机与传感器连接

↓

固定主机

4.数据上传

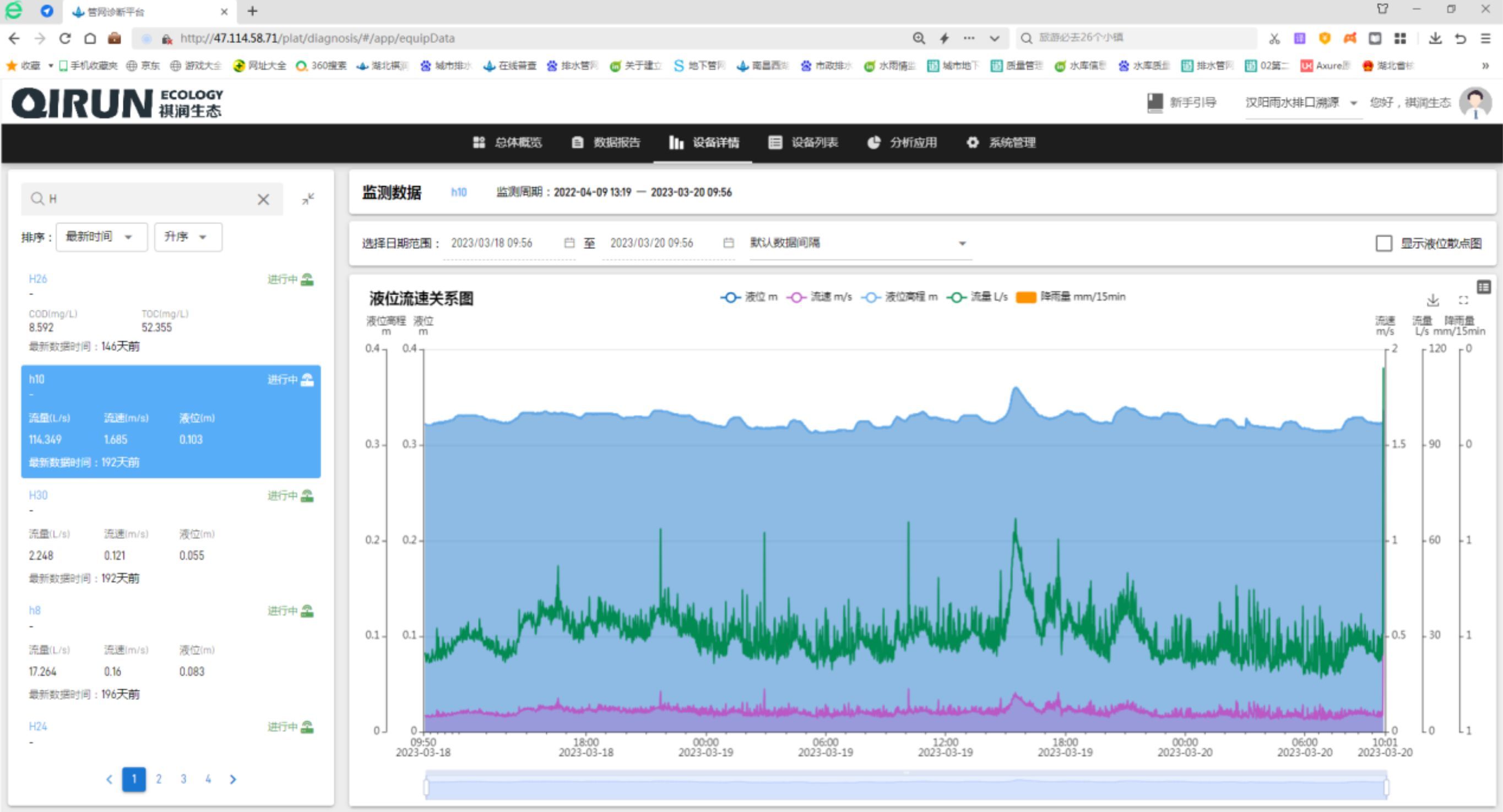

监测数据在线上传至管网诊断平台，直观展示数据变化，该平台具有统计分析、多监测点比对分析和预警管理等功能模块。

5.分析成果

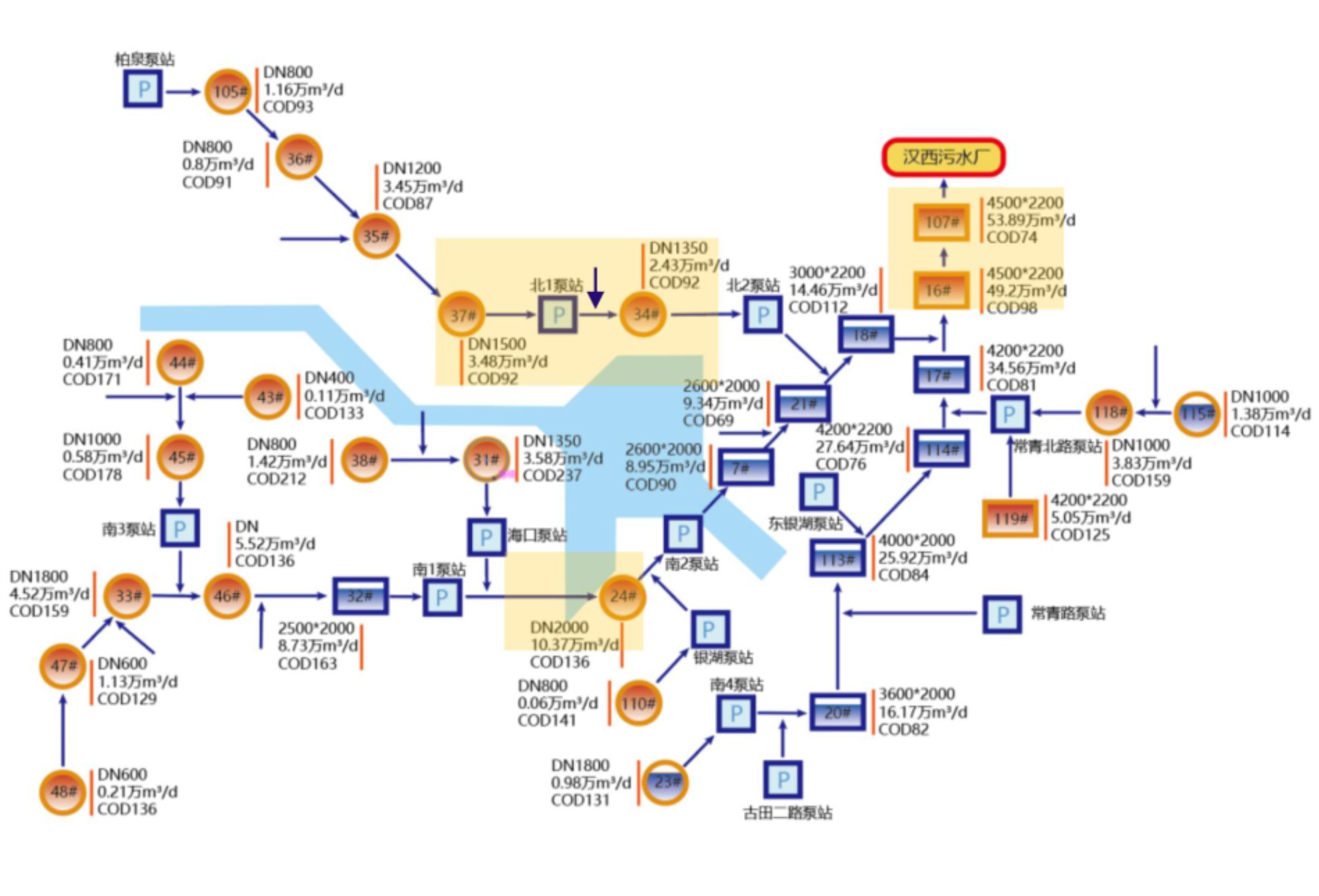

通过监测数据，结合分析方法，对管网运行风险、旱天基本入渗、溢流风险、污染负荷等进行分析，用成果反映问题，为管网后续规划设计及工程开展提供数据支撑和决策依据。

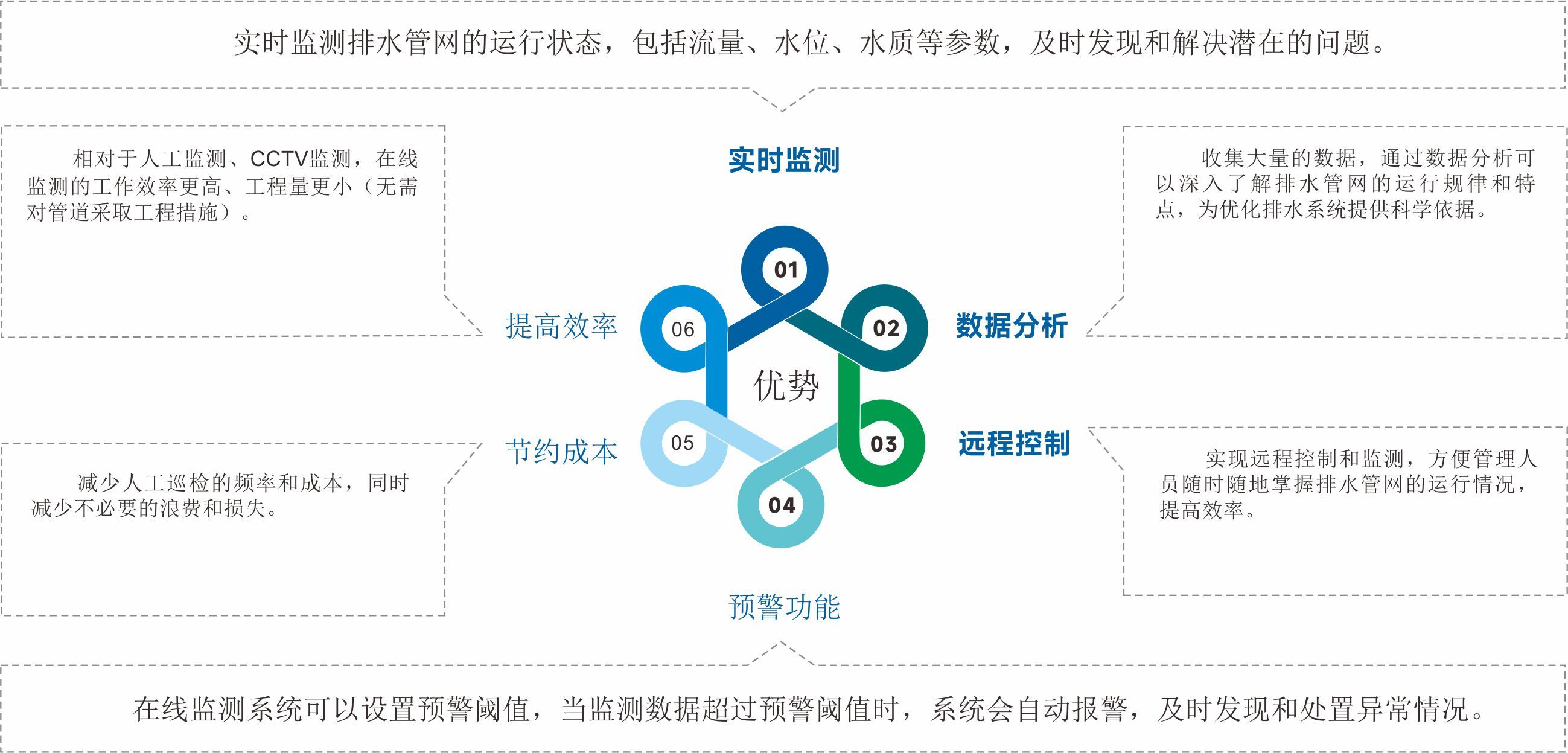

排水在线监测写诊断在管网前期调查中其有高效、节省投入、周期短等特点。在管网改造后期可对工程效果进行验证，确认工程是否达到预期目标，对于不达标的情况进行及时纠偏，形成管网排查的有效闭环。

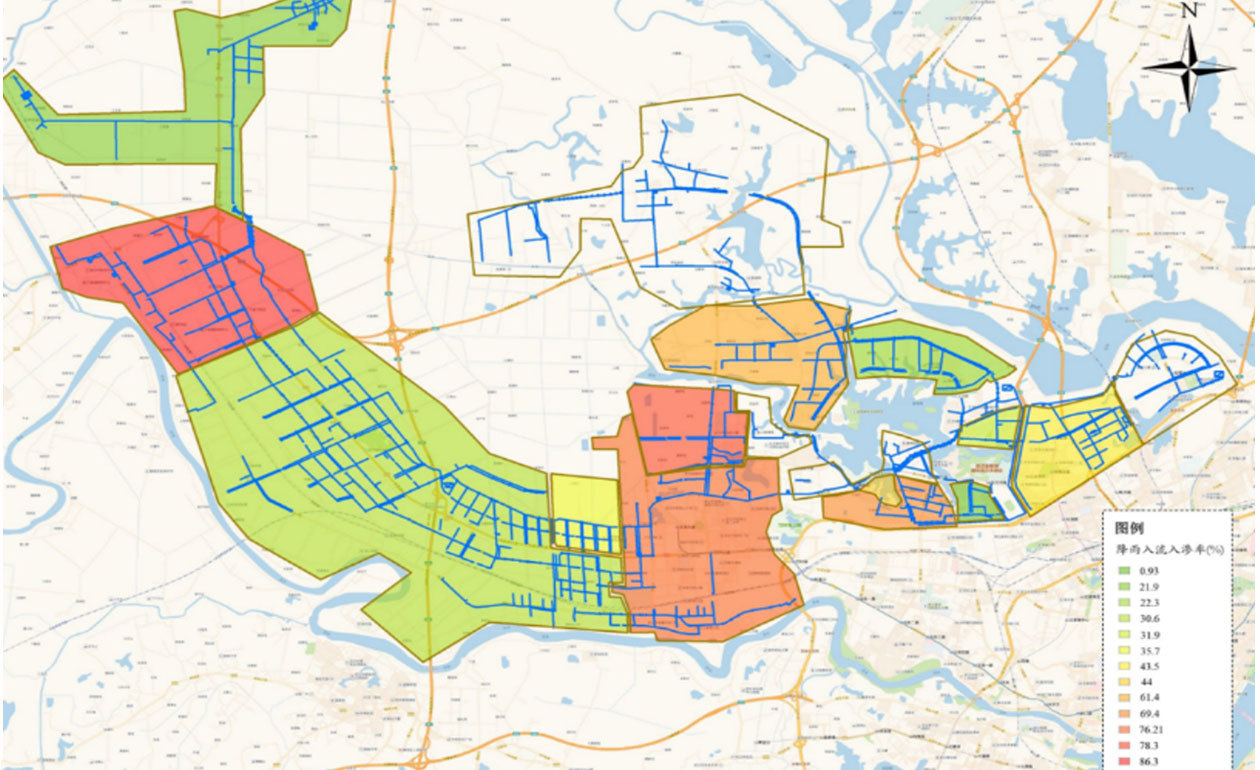

	降雨入流入渗RDII风险色块示意图

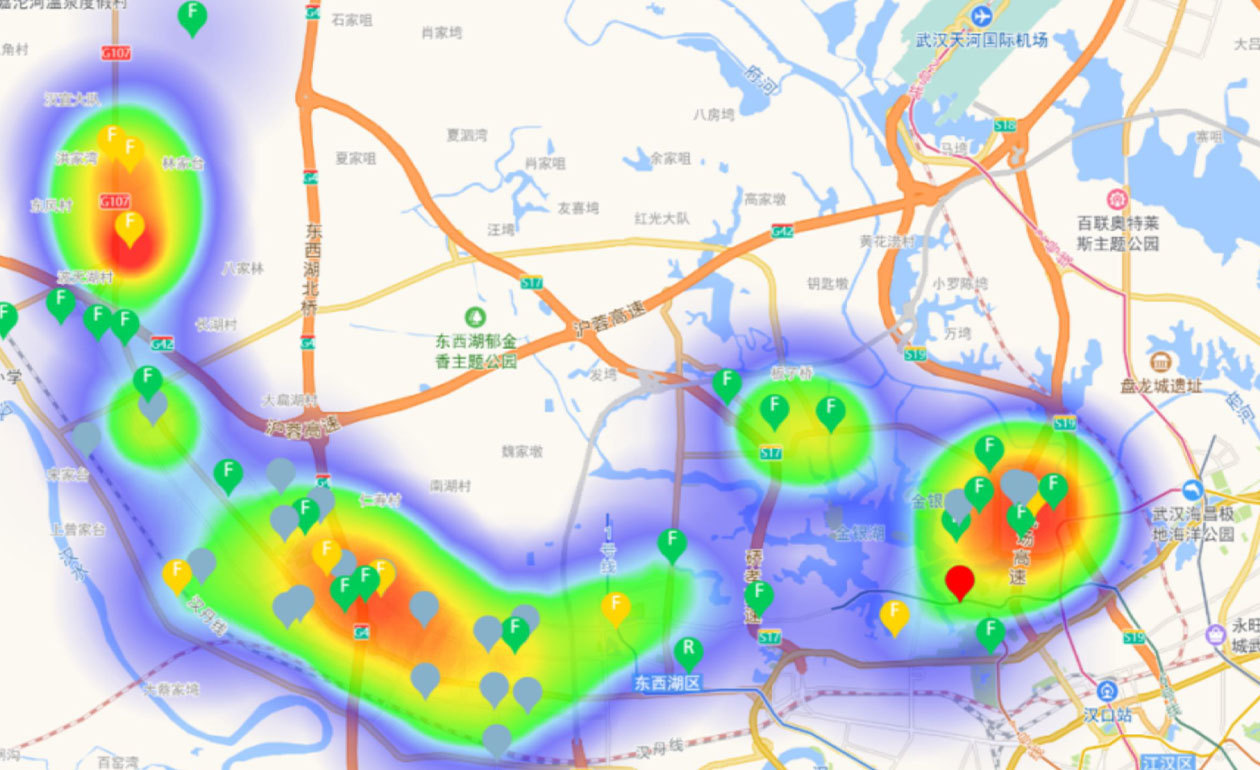

	管网运行风险热力图
	降雨导致的入流入渗示意图

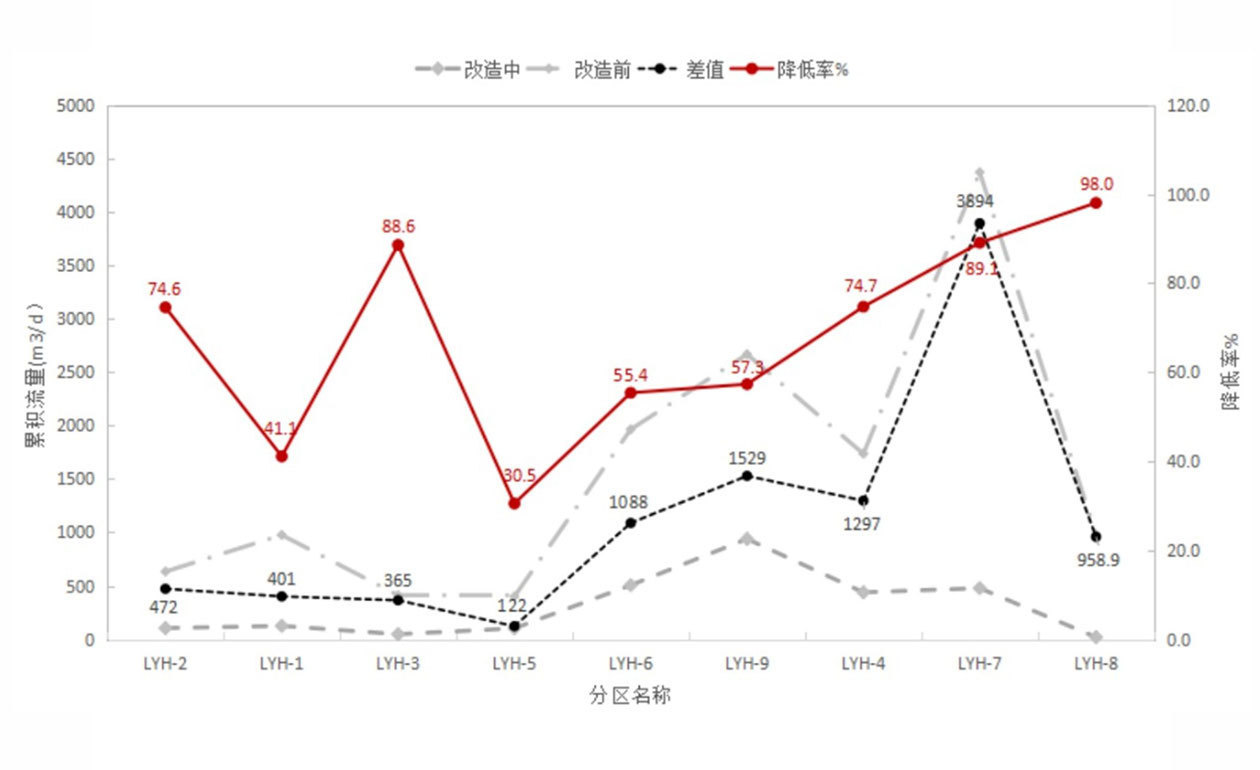

	改造效果验证
